Mặt bích là gì? Các loại mặt bích sử dụng phổ biến

Mặt bích là một sản phẩm cơ khí, có hình dạng phổ biến là hình tròn hoặc hình vuông, được chế tạo từ các vật liệu như thép, inox, gang, nhựa, đồng,... Mặt bích có các lỗ bắt bu lông ở tâm giữa, có thể rỗng (mặt bích rỗng) hoặc đặc (mặt bích mù) tùy vào từng kiểu loại sản xuất.

Mặt bích được sử dụng để kết nối các ống, van, máy bơm, và các thiết bị khác trên đường ống, giúp tạo thành một hệ thống đường ống dẫn công nghiệp. Mối nối mặt bích được thực hiện bằng cách bắt vít hai mặt bích với nhau bằng một miếng đệm giữa chúng để tạo ra một vòng đệm.

Tại sao cần sử dụng mặt bích?

Việc sử dụng mặt bích đem đến nhiều ưu điểm quan trọng trong quá trình thiết kế hệ thống đường ống:

• Dễ dàng lắp đặt, kiểm tra và sửa chữa.
• Quy trình bảo trì và vận hành đơn giản.
• Hiệu quả trong việc kiểm tra và điều chỉnh.

Mặt bích thường được ứng dụng rộng rãi trong nhiều lĩnh vực như cấp thoát nước, công nghiệp dầu khí, và nói chung, trong mọi ngữ cảnh liên quan đến hệ thống đường ống.

Các loại mặt bích được sử dụng phổ biến hiện nay?

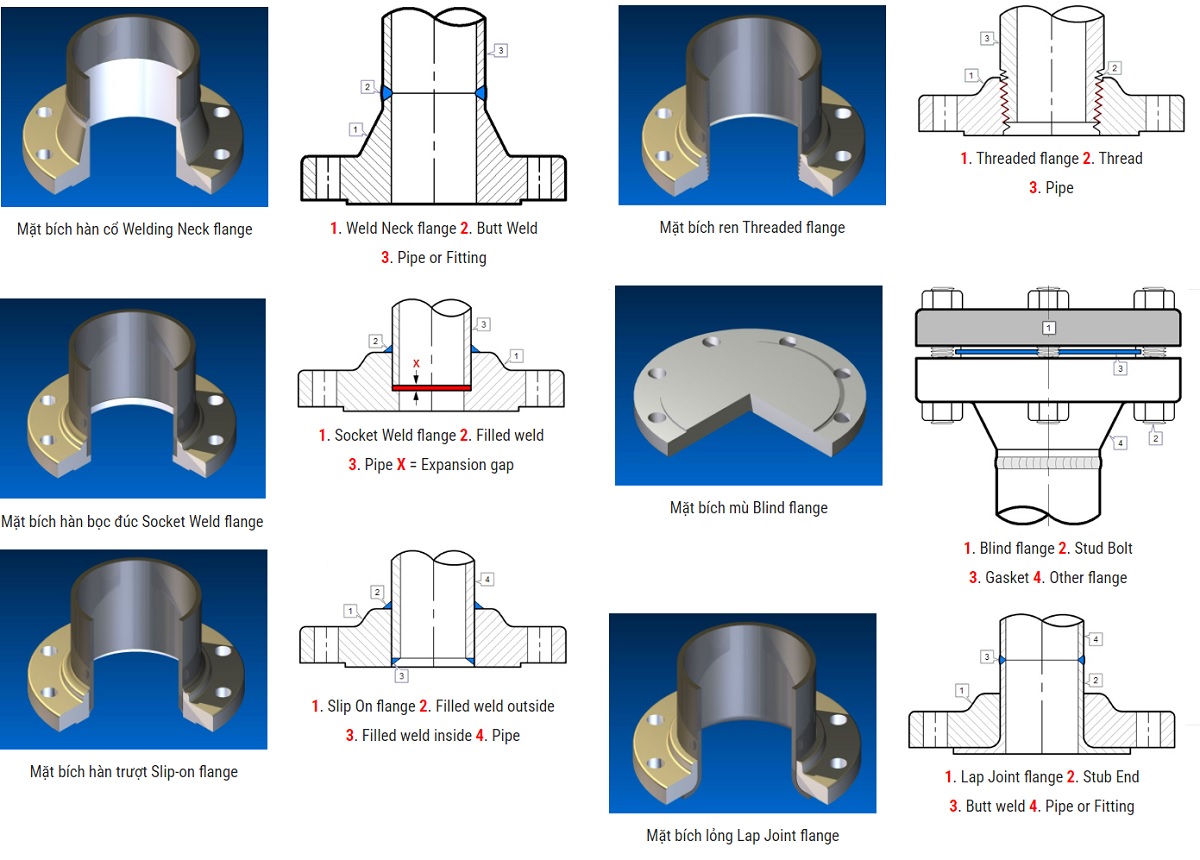

Trong thiết kế đường ống, các loại mặt bích thông dụng được sử dụng phổ biến bao gồm:

• Mặt bích hàn cổ (Welding Neck Flange): Đây là loại mặt bích phổ biến nhất trong thiết kế đường ống. Mặt bích hàn cổ có cổ và cổ được hàn với đầu ống hoặc phụ kiện fitting bằng phương pháp hàn vát mép (butt weld – hàn chữ V). Mặt bích hàn cổ thường được chế tạo bằng phương pháp rèn. Mỏng hơn so với hầu hết các mặt bích khác cùng kích thước ống.

• Mặt bích trượt (Slip-on Flange): Mặt bích trượt được liên kết với ống bằng cách hàn cả mặt trong cũng như mặt ngoài. Mặt bích trượt thường được sử dụng trong các đường ống mà tại đó việc hàn là không thể thực hiện được.

• Mặt bích hàn cổ ren (Socket Weld Flange): Mặt bích hàn cổ ren là loại mặt bích kết hợp giữa mặt bích hàn cổ và mặt bích ren. Mặt bích hàn cổ ren được liên kết với ống bằng phương pháp hàn vát mép và có ren ở mặt trong.

• Mặt bích ren (Screwed Flange): Mặt bích ren được liên kết với ống bằng phương pháp bắt vít. Mặt bích ren thường được sử dụng trong các hệ thống đường ống nhỏ và các khu vực dễ cháy mà việc hàn là rất nguy hiểm.

• Mặt bích mù (Blind Flange): Mặt bích mù là loại mặt bích không có lỗ bắt bu lông. Mặt bích mù thường được sử dụng để chặn dòng chảy trong đường ống.

Ngoài ra, còn có một số loại mặt bích khác cũng được sử dụng trong thiết kế đường ống như:

• Mặt bích giảm (Reducing Flange): Mặt bích giảm được sử dụng để nối hai ống có kích thước khác nhau.

• Mặt bích integral (Integral Flange): Mặt bích integral là loại mặt bích được tích hợp sẵn với các thiết bị khác như van, máy bơm,...

• Mặt bích quạt (Fan Flange): Mặt bích quạt là loại mặt bích có các cánh quạt giúp tăng cường lưu lượng dòng chảy trong đường ống.

Tham khảo thêm sản phẩm: Mặt Bích JIS 10K

Lựa chọn loại mặt bích phù hợp cần dựa trên các yếu tố như:

• Kích thước và áp lực của đường ống: Kích thước và áp lực của đường ống là những yếu tố quan trọng cần được xem xét khi lựa chọn mặt bích.

• Vật liệu của ống: Vật liệu của ống cũng cần được xem xét để lựa chọn loại mặt bích có khả năng tương thích.

• Yêu cầu môi trường: Môi trường sử dụng cũng cần được xem xét để lựa chọn loại mặt bích có khả năng chịu được các tác động của môi trường.

• Yêu cầu kỹ thuật: Ngoài các yếu tố trên, người ta cũng cần xem xét các yêu cầu kỹ thuật cụ thể của hệ thống đường ống để lựa chọn loại mặt bích phù hợp.
