Bán kính uốn tối thiểu của ống mềm inox được xác định như thế nào?

Ống mềm inox thường được sử dụng tại những vị trí cần kết nối linh hoạt giữa đường ống và thiết bị, hấp thụ rung động hoặc bù chuyển vị trong giới hạn thiết kế. Khi chọn chiều dài cụm ống và bố trí không gian lắp đặt, một thông số không thể bỏ qua là bán kính uốn tối thiểu của ống mềm inox. Nếu đường cong quá gấp, cụm ống có thể bị biến dạng cục bộ ngay cả khi áp suất làm việc chưa vượt mức cho phép.

Điểm dễ nhầm lẫn nằm ở chỗ một cụm ống lắp cố định và một cụm ống liên tục thay đổi hình dạng không chịu cùng điều kiện tải. Vì vậy, cần phân biệt uốn tĩnh và uốn động, đo bán kính theo đúng đường tâm ống, sau đó đối chiếu thông số của nhà sản xuất. Các bước dưới đây giúp kỹ sư và bộ phận bảo trì đánh giá nhanh cấu hình trước khi vận hành.

Bán kính uốn tối thiểu của ống mềm inox là gì?

Bán kính uốn tối thiểu (minimum bend radius, ký hiệu Rmin) là giới hạn bán kính cong nhỏ nhất mà nhà sản xuất cho phép đối với một loại ống hoặc cụm ống trong điều kiện xác định. Khi đo, bán kính R thường được tính theo đường tâm ống (centerline), không phải theo mép trong hoặc mép ngoài của phần ống đang cong.

Hiểu đơn giản, R càng nhỏ thì ống càng phải uốn gấp. Tuy nhiên, khả năng uốn phụ thuộc vào cấu tạo phần sóng, chiều dày, kiểu lưới bện và các điều kiện vận hành. Hai cụm ống có cùng kích thước danh nghĩa DN vẫn có thể có giới hạn Rmin khác nhau.

Rmin không phải là cam kết rằng ống sẽ có tuổi thọ như nhau ở mọi vị trí lắp đặt. Đây là một điều kiện hình học phải được kiểm tra cùng với áp suất, nhiệt độ, chuyển động, độ rung, chiều dài hữu dụng và yêu cầu thử nghiệm của cụm ống.

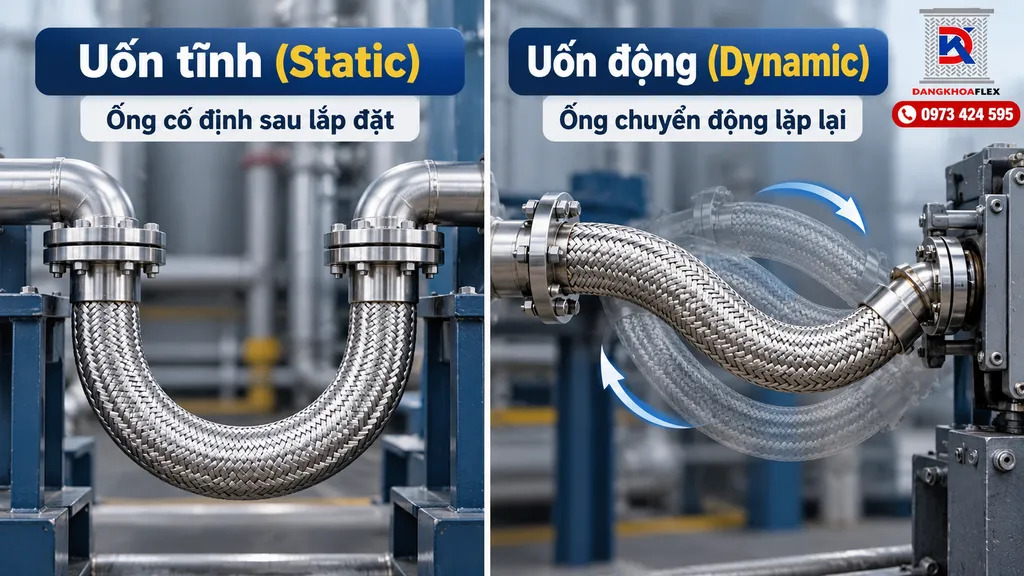

Uốn tĩnh và uốn động của ống mềm inox khác nhau thế nào?

Uốn tĩnh là trạng thái cụm ống được bố trí theo một đường cong tương đối cố định trong vận hành. Uốn động là trạng thái đường cong thay đổi lặp đi lặp lại do thiết bị hoặc đầu nối chuyển động. Vì tải biến dạng lặp có thể gây mỏi vật liệu, nhà sản xuất thường quy định giới hạn uốn động chặt chẽ hơn giới hạn uốn tĩnh.

Bán kính uốn tĩnh (static bend radius)

Một cụm ống nối giữa hai đầu chờ cố định, được uốn một lần khi lắp đặt rồi giữ nguyên hình dạng, thường được xét theo bán kính uốn tĩnh. Ví dụ là đoạn nối mềm tại vị trí đường ống bị lệch tâm nhưng không có hành trình chuyển động định kỳ. Dù vậy, nếu hệ thống có rung động thực tế, kỹ sư vẫn phải kiểm tra riêng khả năng chịu rung và điều kiện gá đỡ; không được tự kết luận rằng ống hoàn toàn không chịu tải động.

Bán kính uốn động (dynamic bend radius)

Uốn động xuất hiện khi một hoặc cả hai đầu cụm ống chuyển dịch, khiến đoạn mềm liên tục thay đổi độ cong. Những ứng dụng thường gặp gồm thiết bị tịnh tiến, cơ cấu chuyển động theo hành trình hoặc cụm nối cần dịch chuyển lặp lại. Lúc này phải xét cả bán kính cong nhỏ nhất trên toàn bộ hành trình, biên độ chuyển động, tốc độ và số chu kỳ dự kiến.

Vì sao bán kính uốn động thường lớn hơn?

Khi uốn qua lại, đỉnh và chân sóng của ruột ống chịu biến dạng lặp, từ đó phát sinh nguy cơ nứt mỏi nếu thiết kế không phù hợp. Bán kính cong lớn hơn thường giúp giảm mức biến dạng trong một chu kỳ, nhưng tuổi thọ không chỉ do R quyết định. Hướng chuyển động, áp suất, nhiệt độ, cấu tạo sóng và điều kiện đầu nối cũng ảnh hưởng đáng kể.

Lưu ý: Không phải mọi loại ống mềm inox đều được nhà sản xuất cho phép sử dụng trong chuyển động lặp. Nếu datasheet chỉ công bố một giá trị Rmin hoặc không nêu khả năng chịu uốn động, cần yêu cầu xác nhận trước khi đưa vào ứng dụng này.

Những yếu tố nào ảnh hưởng đến bán kính uốn tối thiểu?

Không thể xác định chính xác Rmin chỉ từ tên “ống mềm inox 304” hay “ống mềm inox DN50”. Bán kính cho phép là kết quả của thiết kế toàn bộ cụm ống và điều kiện sử dụng, đặc biệt là hình dạng sóng, cấu hình lưới bện và kiểu tải.

• Kích thước danh nghĩa và đường kính thực: DN là kích thước danh nghĩa, không nhất thiết bằng đường kính trong hoặc ngoài đo được. Khi tính bán kính hình học phải dùng đúng quy ước trên bản vẽ và datasheet.
• Biên dạng, bước sóng và chiều dày ruột ống: Các thông số này ảnh hưởng đến độ linh hoạt và phân bố biến dạng khi uốn. Không có một quan hệ tỷ lệ duy nhất áp dụng cho mọi thiết kế.
• Vật liệu và cấu hình lưới bện: Ống inox 304, 316, 316L hoặc cụm một hay nhiều lớp bện có thể khác nhau về khả năng chịu môi chất, áp suất và điều kiện thiết kế. Không suy ra Rmin chỉ từ mác inox.
• Áp suất, nhiệt độ và môi chất: Cần kiểm tra giới hạn vận hành đồng thời; thông số uốn công bố tại một điều kiện không tự động đúng cho mọi điều kiện khác.
• Chế độ chuyển động: Uốn một lần, rung động nhỏ, dịch chuyển tịnh tiến và uốn qua lại theo hành trình là các tình huống cần đánh giá khác nhau.
• Đầu nối, đoạn cứng và gối đỡ: Phần sát đầu bích, đầu ren hoặc ống lót có thể cần đoạn thẳng chuyển tiếp; không xem toàn bộ chiều dài cụm ống là chiều dài có thể uốn.

Đăng Khoa Flex khuyến nghị đối chiếu đồng thời bán kính uốn và thông số áp suất khi lựa chọn các dòng ống nối mềm inox công nghiệp, thay vì chỉ chọn theo DN và chiều dài tổng thể.

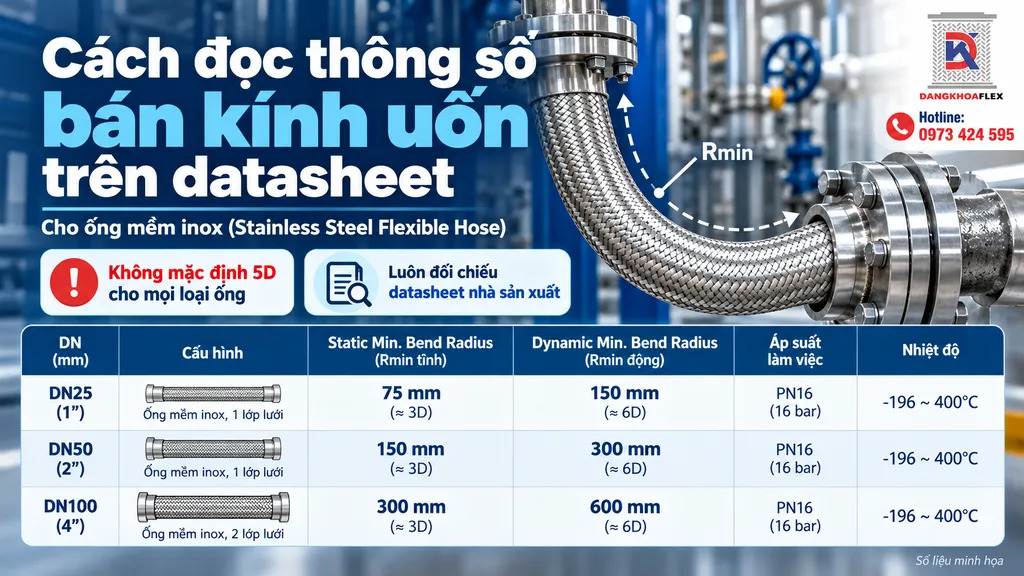

Cách đọc bán kính uốn trên datasheet của ống mềm inox

Trên tài liệu kỹ thuật, nhà sản xuất có thể ghi minimum bend radius, static minimum bend radius và dynamic minimum bend radius. Hãy kiểm tra cột đơn vị, mã sản phẩm, cấu hình bện và điều kiện áp dụng trước khi dùng giá trị này cho thiết kế.

Quy tắc đối chiếu cơ bản là R thực tế ≥ Rmin của chế độ làm việc tương ứng. Đây là điều kiện cần, không thay thế việc kiểm tra chiều dài cụm ống, áp suất, nhiệt độ, chu kỳ và các yêu cầu cơ khí khác. Không được mặc định “Rmin = 5D” cho tất cả ống mềm inox vì D, cấu tạo và phương pháp thử có thể khác nhau.

Ví dụ giả định: Một cấu hình ống được nhà sản xuất cho phép Rmin tĩnh = 150 mm và Rmin động = 250 mm. Sau khi dựng đường cong tại hiện trường, bán kính nhỏ nhất đo được là 220 mm:

• Trường hợp lắp tĩnh: 220 mm ≥ 150 mm, đạt riêng điều kiện bán kính uốn tĩnh.
• Trường hợp chuyển động lặp: 220 mm < 250 mm, không đạt điều kiện bán kính uốn động; cần điều chỉnh bố trí hoặc lựa chọn cấu hình khác.

Hai giá trị 150 mm và 250 mm chỉ là số liệu giả định để hướng dẫn kiểm tra, không phải bảng thông số chung của ống DN50 hay một mã hàng cụ thể. Khi lập hồ sơ, cần lưu phiên bản datasheet cùng mã ống, kiểu đầu nối và điều kiện làm việc. Có thể tham khảo thêm tiêu chuẩn kỹ thuật của ống mềm inox để xác định những hạng mục cần đối chiếu ngoài bán kính.

Tiêu chuẩn ISO 10380:2012 là tài liệu tham khảo quan trọng đối với ống mềm kim loại dạng sóng và cụm ống mềm. Tuy nhiên, việc viện dẫn tiêu chuẩn không có nghĩa mọi cụm ống đều mang cùng một giá trị Rmin hoặc mọi sản phẩm đều được chứng nhận; thông số sử dụng phải được xác nhận cho đúng sản phẩm.

Cách đo và kiểm tra bán kính uốn tại vị trí lắp đặt

Để đánh giá tại hiện trường, cần xác định phần ống thực sự tham gia uốn, dựng đường tâm đoạn cong và tìm vị trí có bán kính nhỏ nhất. Không dùng khoảng cách giữa hai mặt bích hoặc chiều dài toàn cụm để thay thế cho phép đo bán kính.

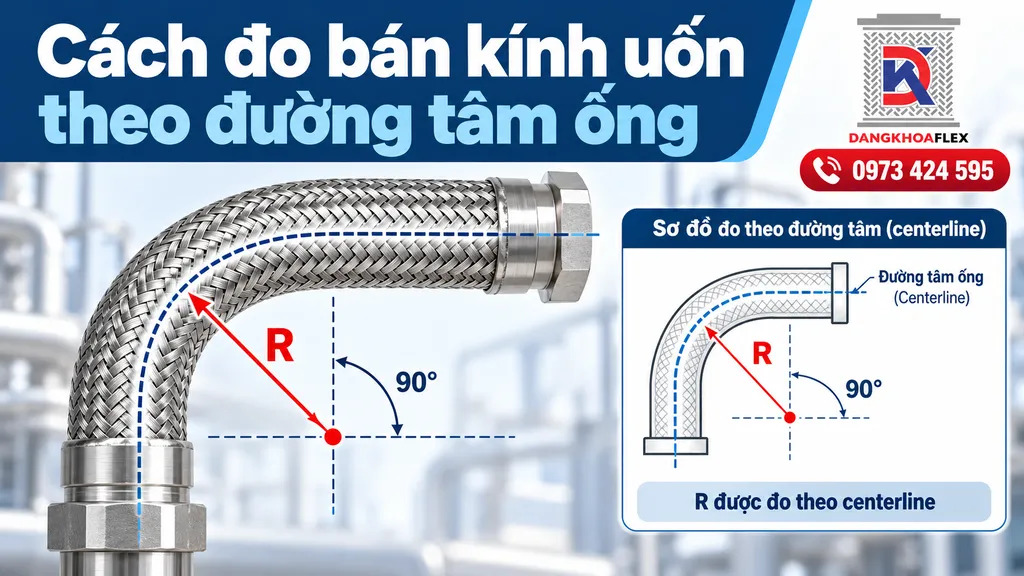

Xác định đường tâm và vị trí cong gấp nhất

Với cung cong gần tròn, có thể xác định tâm cong trên bản vẽ CAD rồi đo R theo đường tâm ống. Nếu đo thủ công từ mép trong và biết đúng đường kính ngoài D tại vị trí đo, bán kính đường tâm xấp xỉ bằng bán kính phía trong cộng D/2. Cách ước tính này chỉ phù hợp khi tiết diện, biên dạng và cách đo cho phép; với ống có sóng hoặc lưới bện, nên ưu tiên bản vẽ đường tâm để giảm sai số.

Phân loại đúng chế độ tĩnh, động hoặc rung

Kiểm tra xem hai đầu cụm ống có cố định không, đầu nào chuyển dịch, có xoắn khi chuyển động hay không và biên độ lớn nhất là bao nhiêu. Một hệ thống chỉ có rung nhỏ vẫn cần đánh giá khả năng chịu rung theo hướng dẫn nhà sản xuất. Một hệ thống chuyển động qua lại phải xem xét bán kính nhỏ nhất ở toàn bộ vị trí vận hành, không chỉ khi máy dừng.

Đối chiếu bán kính và chiều dài phần mềm hữu dụng

Với một cung tròn lý tưởng, chiều dài cung được tính bằng L = R × θ, trong đó θ là góc uốn theo radian. Ví dụ cung 90° có L = πR/2; nếu R = 200 mm thì phần cung dài xấp xỉ 314 mm. Đây chỉ là chiều dài đoạn cong lý tưởng, không phải chiều dài đặt hàng của cả cụm ống, vì còn đoạn thẳng, vùng chuyển tiếp, phần đầu nối và yêu cầu hành trình.

Khi không gian lắp đặt quá hẹp, không nên ép ống để cố đạt vị trí đầu nối. Cần xem xét đổi hướng đấu nối, tăng khoảng hở, bố trí lại tuyến hoặc sử dụng cấu hình phù hợp hơn sau khi được bộ phận kỹ thuật xác nhận.

Điều gì xảy ra khi uốn ống mềm inox nhỏ hơn bán kính cho phép?

Uốn nhỏ hơn Rmin làm gia tăng biến dạng cục bộ và có thể khiến cụm ống không còn làm việc đúng điều kiện thiết kế. Hậu quả thực tế phụ thuộc mức độ vượt giới hạn, số chu kỳ và áp suất vận hành; không phải trường hợp nào cũng hỏng ngay hoặc biểu hiện bằng cùng một dấu hiệu.

• Biến dạng sóng hoặc gập cục bộ: Một vùng ống mất đường cong đều, sóng bị nén sát hoặc hình dạng lưới bện thay đổi bất thường.
• Ứng suất tập trung gần đầu nối: Đoạn chuyển tiếp giữa phần cứng và phần mềm thường nhạy cảm khi bị bẻ gấp hoặc kéo lệch.
• Giảm độ bền mỏi: Với uốn lặp, mức biến dạng quá lớn có thể thúc đẩy hình thành hư hỏng mỏi theo thời gian.
• Nguy cơ mất độ kín: Nếu vết nứt hoặc hư hỏng lan đến thành chịu áp, cụm ống có thể rò rỉ môi chất.

Những dấu hiệu cần kiểm tra gồm cong gãy bất thường, lưới bện xô lệch, vết thấm/rò rỉ, tiếng rung khác thường hoặc vết nứt nhìn thấy được. Với các dấu hiệu nghiêm trọng, cần đưa hệ thống về trạng thái an toàn theo quy trình của đơn vị vận hành, cô lập áp suất trước khi kiểm tra. Không nắn lại ống đang chịu áp và tiếp tục dùng khi chưa đánh giá tình trạng.

Những lỗi bố trí đường uốn dễ làm cụm ống hư sớm

Ngay cả khi R đo tại một điểm có vẻ đạt, cách bố trí đầu nối và hướng chuyển động chưa phù hợp vẫn có thể gây tải bất lợi. Bán kính uốn phải được xem xét như một phần của tổng thể tuyến ống, không phải thông số kiểm tra độc lập.

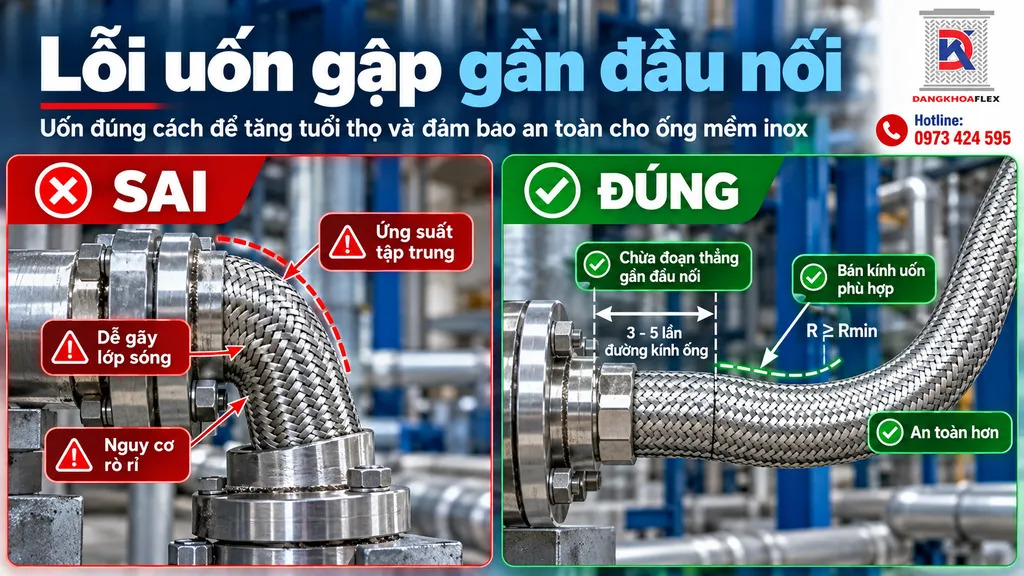

• Bẻ cong ngay sát cổ bích hoặc đầu ren: Khiến biến dạng tập trung tại vùng chuyển tiếp; cần chừa đoạn thẳng theo tài liệu của nhà sản xuất.
• Vừa siết ren vừa làm xoắn thân ống: Xoắn dọc trục không tương đương uốn và có thể làm tăng nguy cơ hư hỏng; phải kiểm soát hướng khi lắp.
• Uốn ngoài mặt phẳng chuyển động: Làm cụm ống đồng thời chịu uốn và xoắn; cần bố trí để chuyển động nằm trong mặt phẳng đã thiết kế.
• Dùng cụm ống quá ngắn: Tạo cung cong gấp dù khoảng cách hai đầu nối không lớn; cần tính đủ chiều dài phần mềm và hành trình.
• Không kiểm tra gối đỡ và khoảng hở: Khi máy vận hành, ống có thể chạm kết cấu hoặc xuất hiện điểm gập mới.

Đối với các hạng mục lắp đặt, có thể đối chiếu thêm cách lắp đặt ống mềm inox an toàn để hoàn thiện các yêu cầu về đầu nối, định hướng và cố định tuyến.

Checklist xác nhận bán kính uốn trước khi vận hành

Trước khi nghiệm thu, kỹ thuật hiện trường nên kiểm tra đồng thời hồ sơ sản phẩm và hình học lắp đặt. Với hệ thống chuyển động, cần quan sát hoặc mô phỏng đầy đủ hành trình để xác định trạng thái có bán kính nhỏ nhất.

• Đúng mã ống: Kiểm tra DN, vật liệu ruột sóng, cấu hình lớp bện và kiểu đầu nối.
• Đúng thông số Rmin: Ghi rõ giá trị tĩnh hoặc động và phiên bản tài liệu đã đối chiếu.
• Đúng hình học lắp đặt: Đo R thực tế theo đường tâm, đánh giá điểm cong gấp nhất.
• Đúng giới hạn vận hành: Xác nhận áp suất, nhiệt độ, môi chất và chế độ rung/chuyển động.
• Không phát sinh xoắn: Kiểm tra hướng siết đầu nối, mặt phẳng uốn và bố trí gối đỡ.
• Đủ khoảng hở: Không cọ xát kết cấu, không xuất hiện gập cục bộ trong toàn bộ hành trình.
• Đủ hồ sơ nghiệm thu: Kiểm tra theo quy trình áp dụng, lưu bản vẽ và xác nhận kỹ thuật khi cần.

Kết luận kiểm tra: Nếu R thực tế đáp ứng giá trị cho phép và các điều kiện vận hành khác đều phù hợp, có thể đánh dấu đạt. Nếu R thấp hơn giới hạn, đánh dấu chưa đạt để sửa bố trí. Nếu thiếu datasheet hoặc thông tin ứng dụng động, đánh dấu cần xác nhận nhà sản xuất; không tự nội suy từ một loại ống khác.

Câu hỏi thường gặp về bán kính uốn ống mềm inox

Những câu hỏi dưới đây tập trung vào các tình huống dễ nhầm khi chọn cụm ống và kiểm tra tại hiện trường.

Chọn đúng bán kính uốn để cụm ống làm việc ổn định

Ba nguyên tắc quan trọng khi thiết kế với ống mềm inox là: phân biệt đúng uốn tĩnh và uốn động, lấy Rmin từ tài liệu của đúng cấu hình và kiểm tra bán kính nhỏ nhất tại vị trí làm việc thực tế. Một đường cong nhìn có vẻ thoải chưa đủ để kết luận an toàn nếu thiếu dữ liệu về tải, hành trình và đầu nối.

Đăng Khoa Flex tiếp nhận các yêu cầu kỹ thuật về kích thước ống, áp suất, nhiệt độ, môi chất, hướng và biên độ chuyển động để tư vấn cấu hình phù hợp. Khi trao đổi, khách hàng nên gửi ảnh vị trí lắp đặt, kích thước hai đầu chờ hoặc bản vẽ để việc kiểm tra bán kính và chiều dài cụm ống được chính xác hơn. Hotline: 0973 424 595.

Tài liệu kỹ thuật tham khảo

Các tài liệu dưới đây hỗ trợ tra cứu phạm vi tiêu chuẩn, nguyên tắc lắp đặt và quan hệ giữa độ linh hoạt với tuổi thọ. Thông số quyết định vẫn phải lấy từ datasheet hoặc hồ sơ kỹ thuật của đúng sản phẩm sử dụng.

• ISO 10380:2012 – Corrugated metal hoses and hose assemblies: tiêu chuẩn quốc tế về ống mềm kim loại dạng sóng và cụm ống mềm.
• Penflex – Why Flexibility Doesn’t Necessarily Mean Longer Service Life: tham khảo về mối quan hệ giữa độ linh hoạt, cấu tạo và tuổi thọ làm việc.
• OmegaFlex – Installation Precautions: tham khảo các lưu ý về uốn, xoắn và bố trí cụm ống mềm kim loại.
